Wifi link tss Schoten en Deurne : 4.6 Km
De missie:
Een wifi link opzetten tussen deze remote site En deze basis site in schoten (ON4SH).
in Deurne (Groovbird).

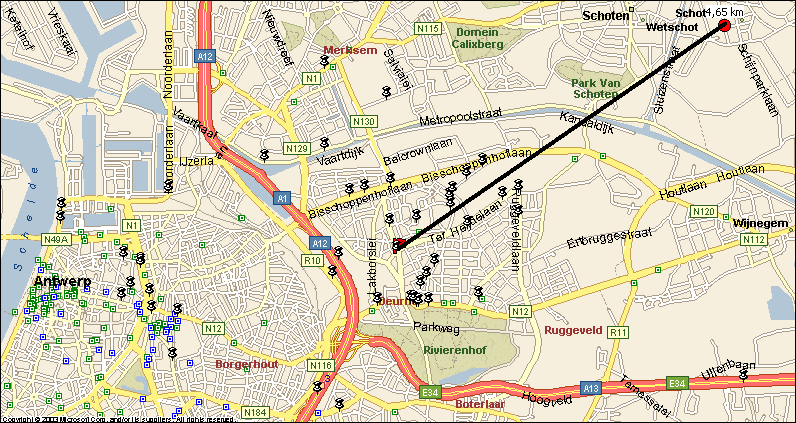

Onderstaande map zegt u dat er een afstand van ong. 4.6 Km te overbruggen is.

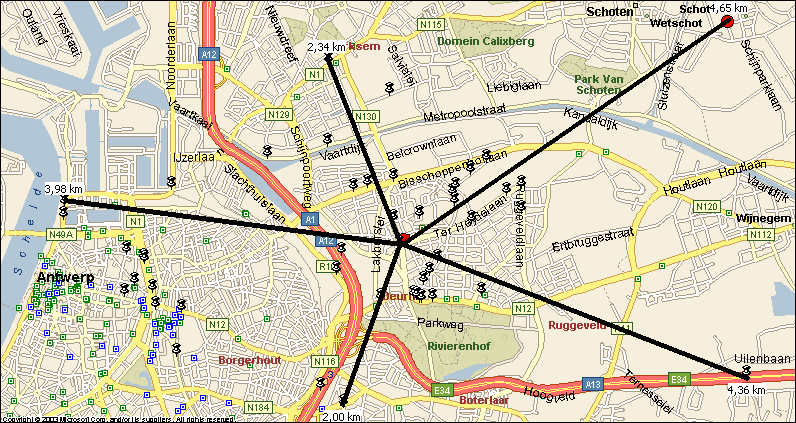

Hieronder staan enkele afstanden tot andere AP's die we ontvangen hebben. Om een idee te hebben van
welke linken hier mogelijk zijn, de situatie van die andere AP's is uiteraard niet gekend vermits ze niet van ons
zijn en de data uit een grote wifi database komt.
Volgende metingen zijn uitgevoerd:
Het basisstation in schoten bestond uit een draaibaar 24 dbi grid met 1W input power en een ontvangst pre-amp vlak aan de antenne. Er is keuze mogelijk tss een 12 Db omni of een 24 db grid.
Antennehoogte is ongeveer 14m

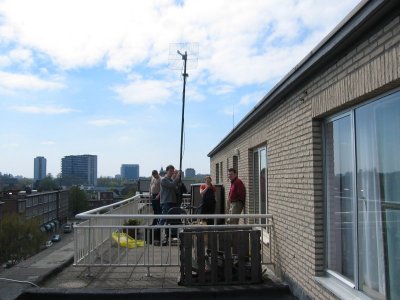

Het remote station op een 4e verdieping in deurne bestond uit een 5m mast met 24 dbi grid antenne.
Er is getest met volgende configs:
- Een 200 mW senao die via 3m Ecoflex 10 coax en 1m RG213 coax (van de antenne zelf) verbonden was.
- Een 200 mW senao die via 2*3m Ecoflex 10 coax en 1m RG213 coax (van de antenne zelf) verbonden was.
- Een 30 mW Elsa die via 2*3m Ecoflex 10 coax een 2W PA/pre-amp en 1m RG213 coax (van de antenne zelf) verbonden was.
|
SNR |
Schoten 24 DBi Grid, 1W PA | Schoten 12 Db Omni, 1W PA |
| Deurne grid + elsa en 2W PA | 42 (480 Kb/s) | Geen signaal |
| Deurne grid + senao en 4m Coax | 18 (440 Kb/s) | Geen signaal |
| Deurne grid + senao en 7m Coax | 18 (440 Kb/s) | Geen signaal |
Er was absoluut geen vrij zicht van Deurne naar Schoten. Een 24m hoge mast nabij de lokatie in schoten kwam NET boven de zichtbare bomenrij uit. Dus ON4SH zat makkelijk 10m beneden de LOS.
