Mast trailer building Woensdag 09/04/2003

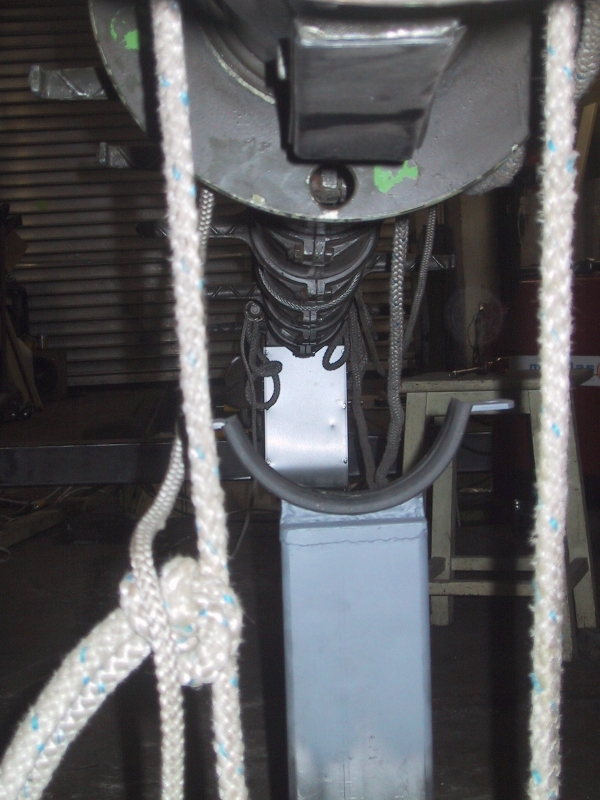

Hoofdsteunen mast voor bovenaan bok incl geleiders om de mast zonder problemen tussen de kopsteun te krijgen.

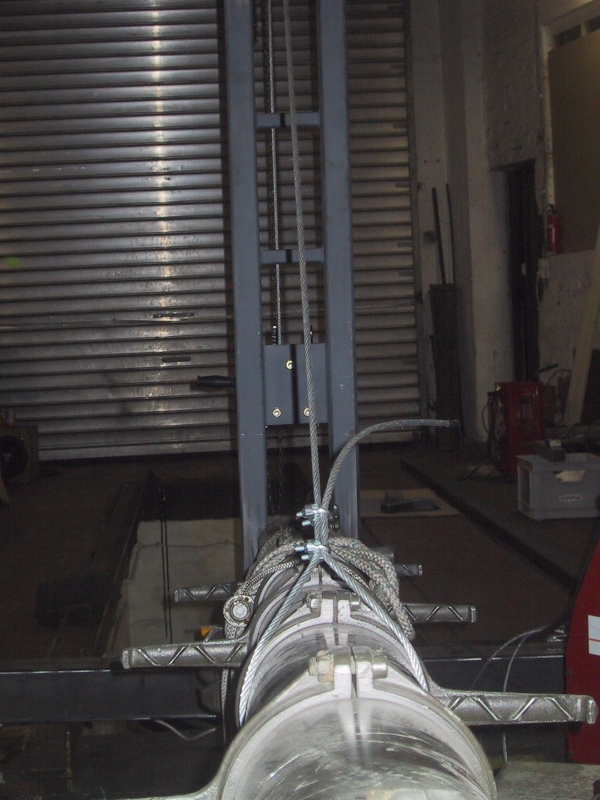

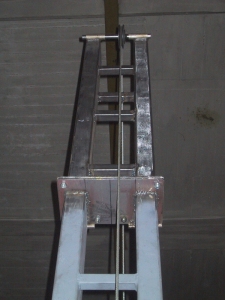

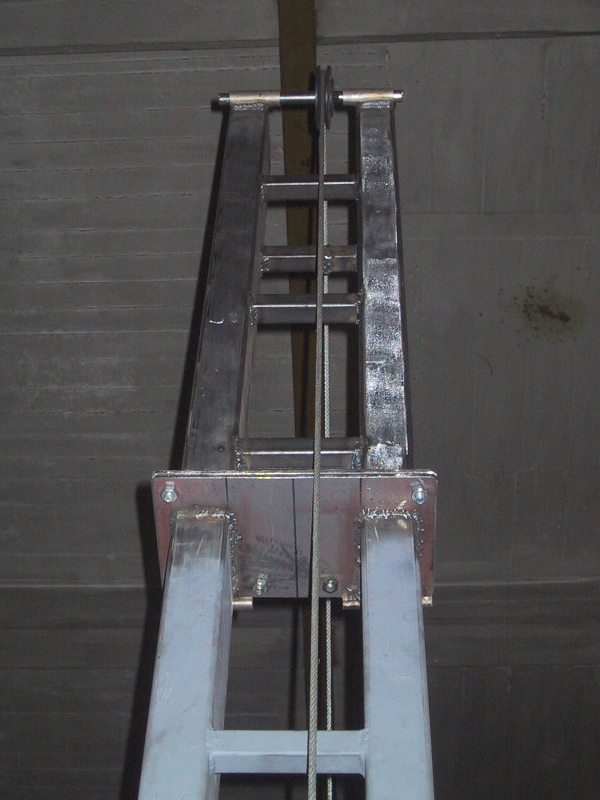

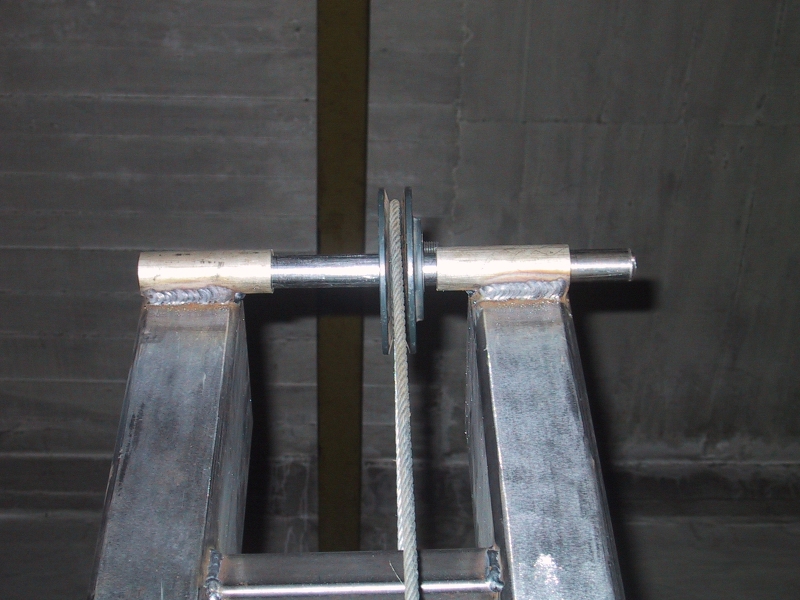

Katrol voor geleiding mast kantelkabel (6mm staalkabel). De as moet nog vastgezet worden met borgpennen. Laatst foto is eerste lift-off.

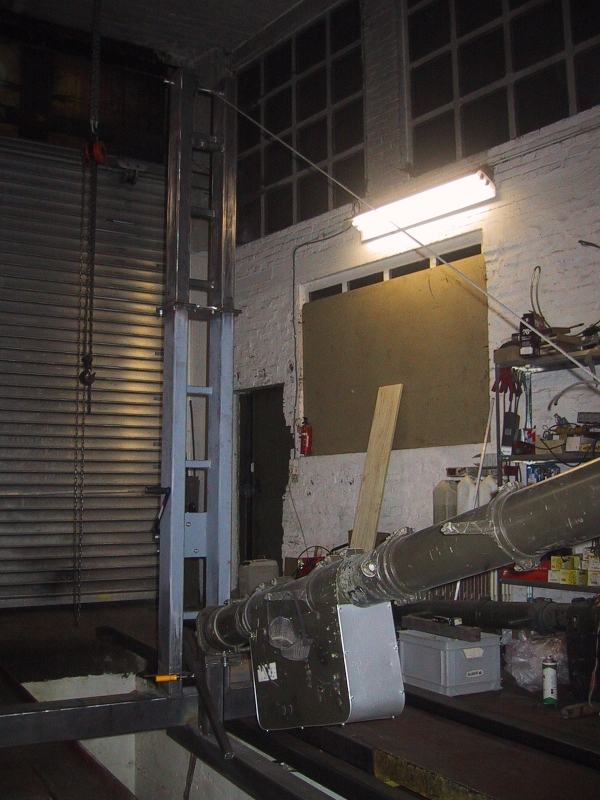

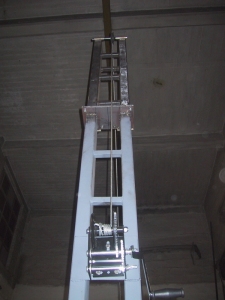

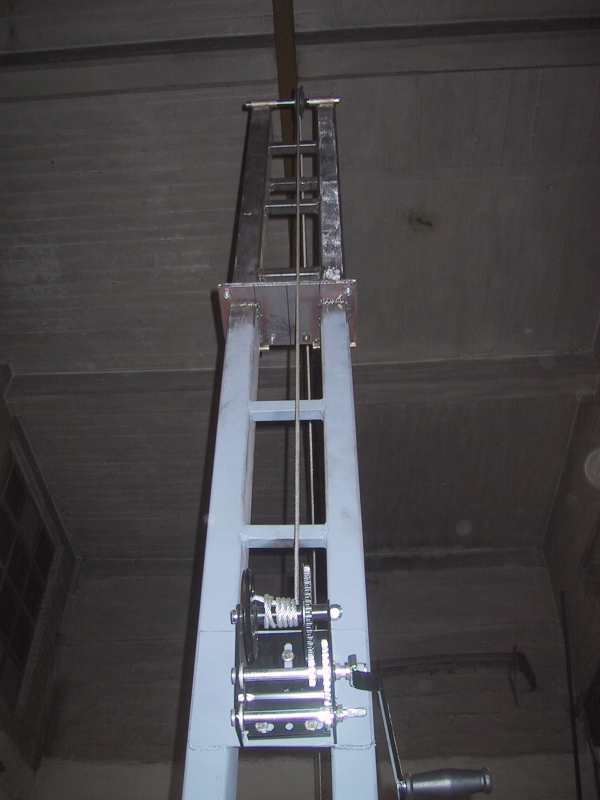

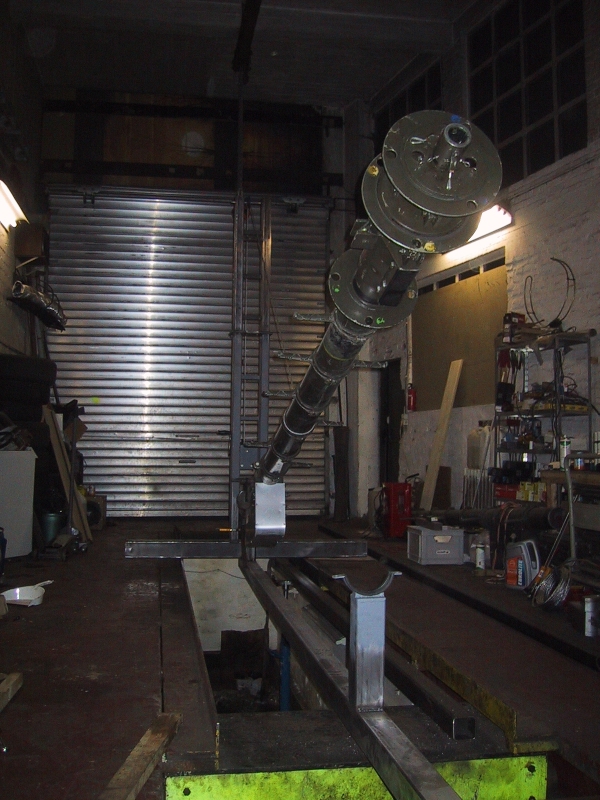

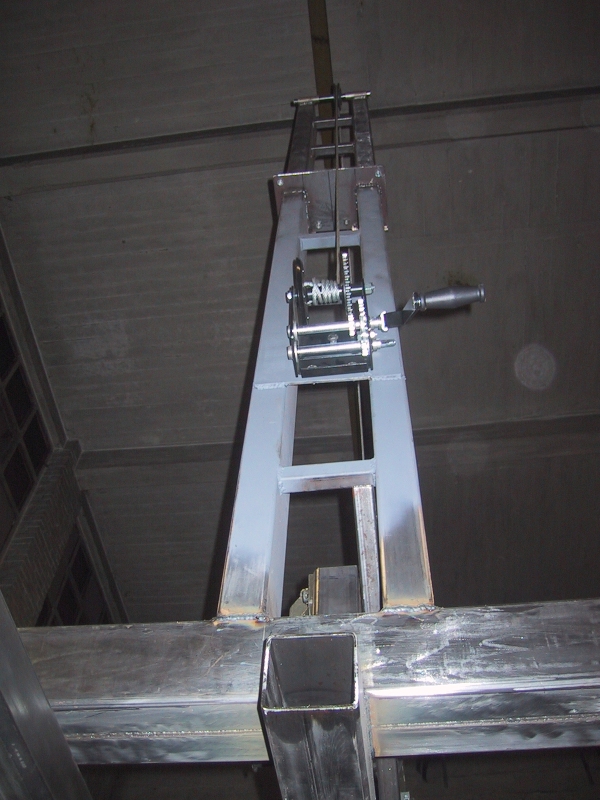

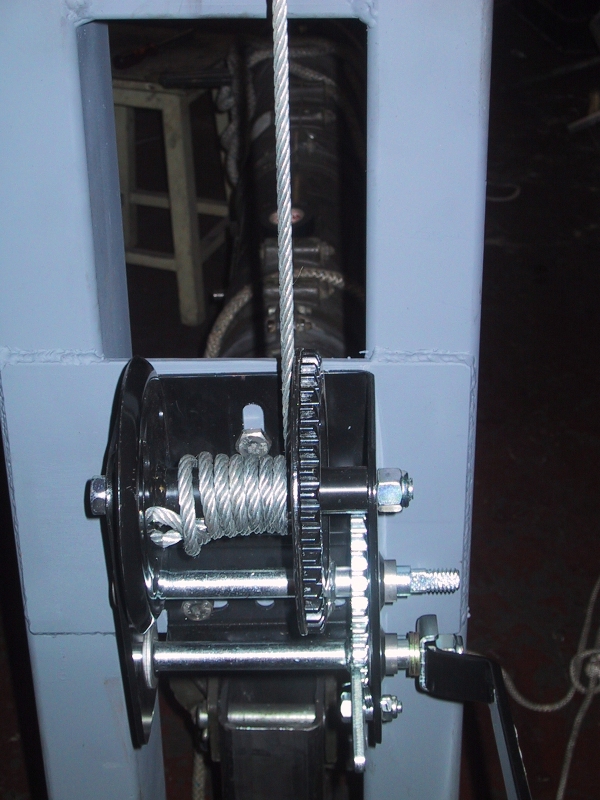

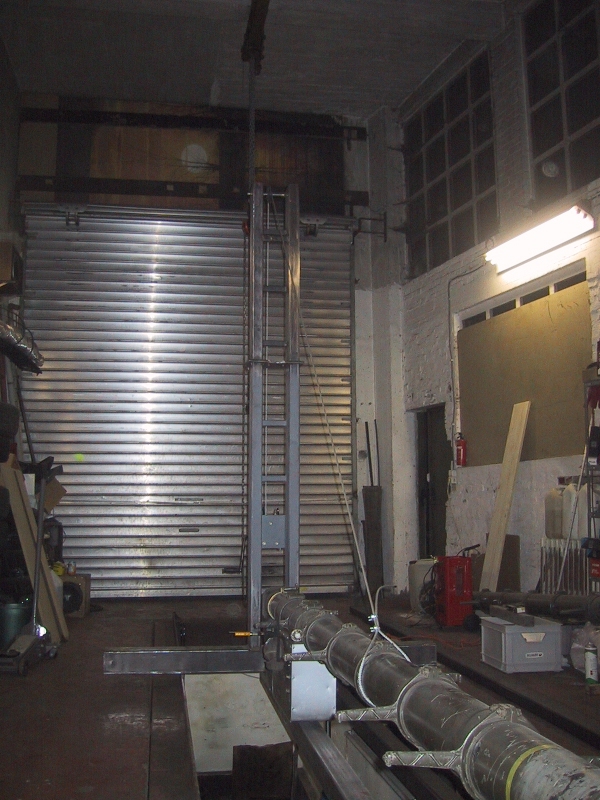

Aanzicht vanuit de smeerput getrokken, disselbuis, buis van zijpoten en volledige (2.5m) bok met handwinch.

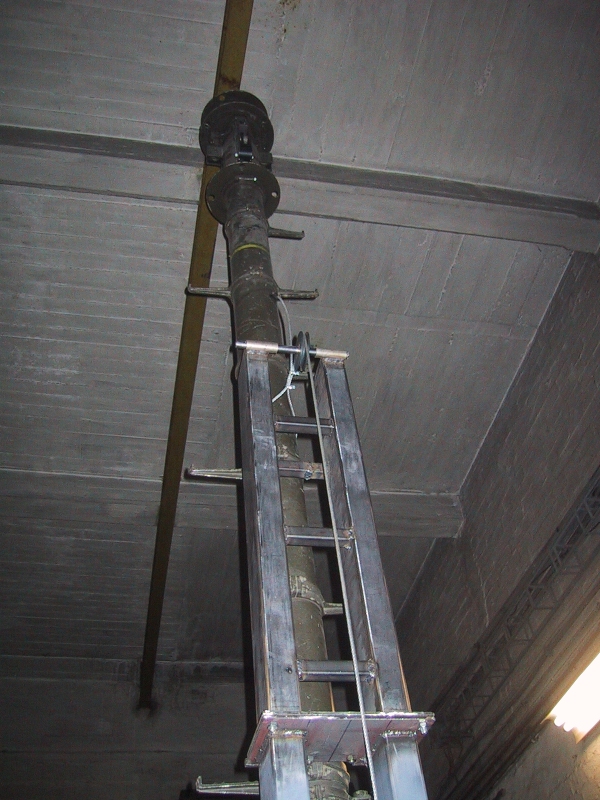

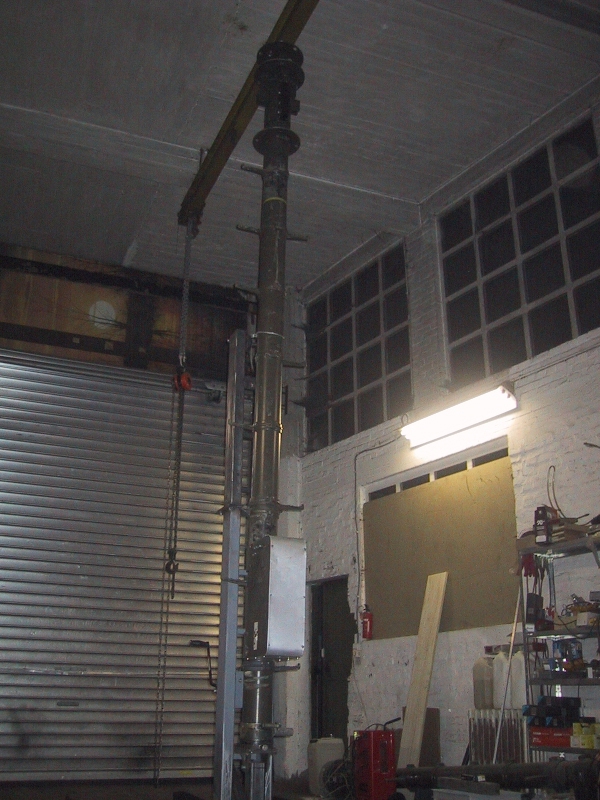

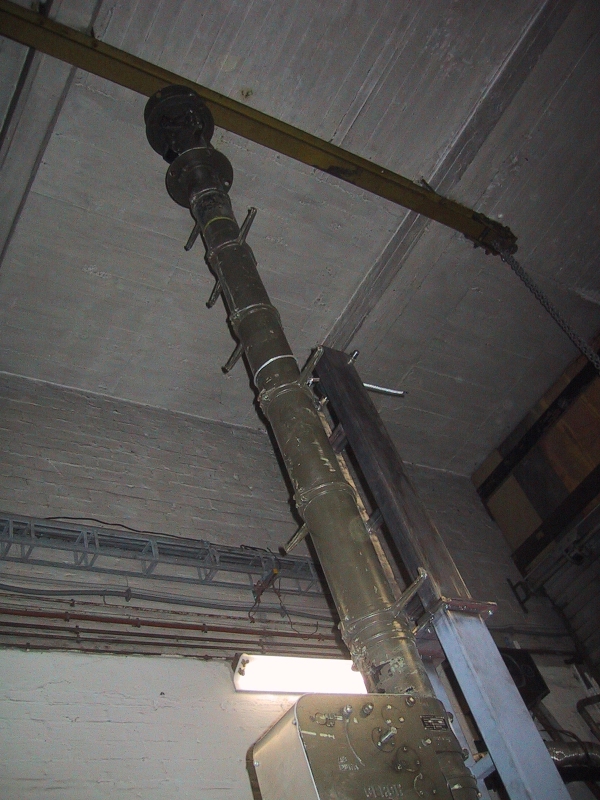

En we gaan testen, de koppelplaat van de bok is eerst met 4 extra M10 bouten vastgezet. tussen de balk van de kettingtakel en de mast was nog enkele cm spelling, dat zal dus lastig kunnen worden om te testen als de as eronder staan (+30cm).

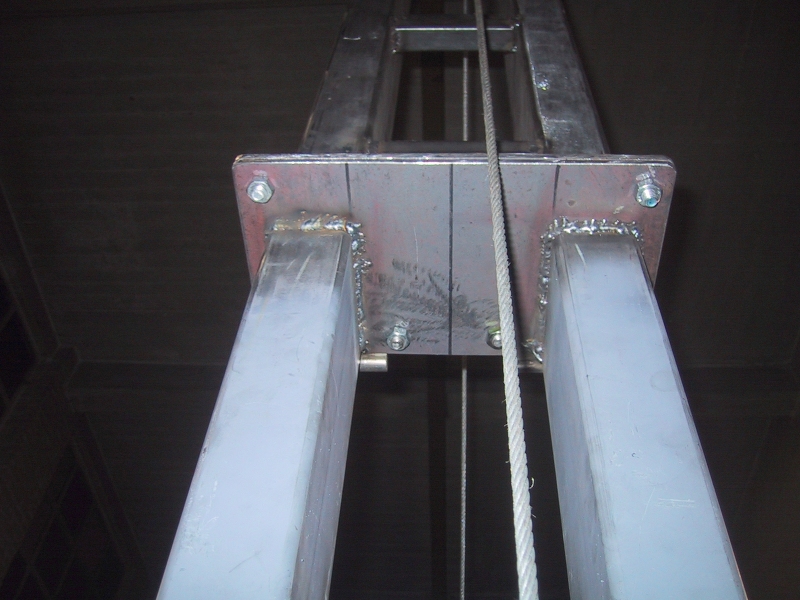

Overzicht dag 7: bok aflassen, koppelplaten van het scharnierpunt nog 4 extra M10 bouten voorzien om alles bij mekaar te houden tijdens het rechttrekken van de mast. De kopsteunen voor de mast bovenaan de bok zijn gemaakt.

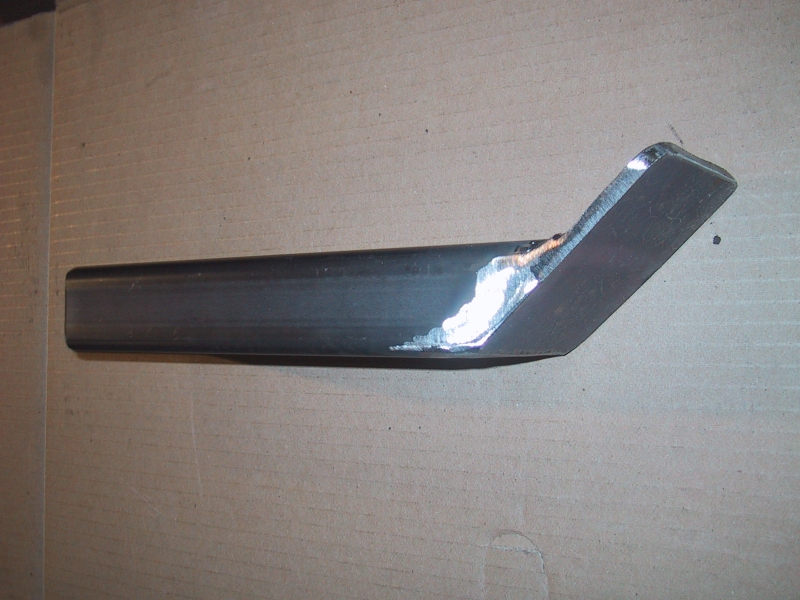

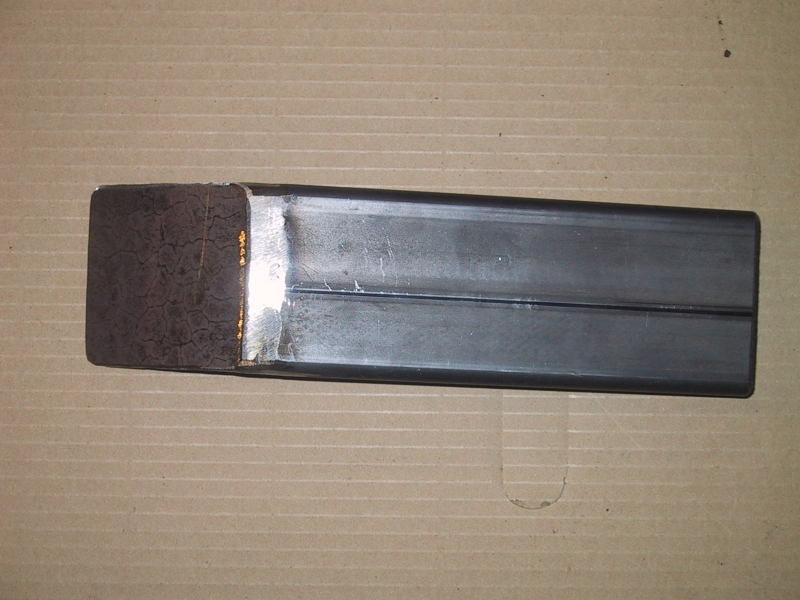

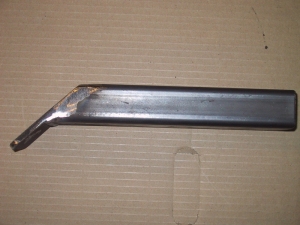

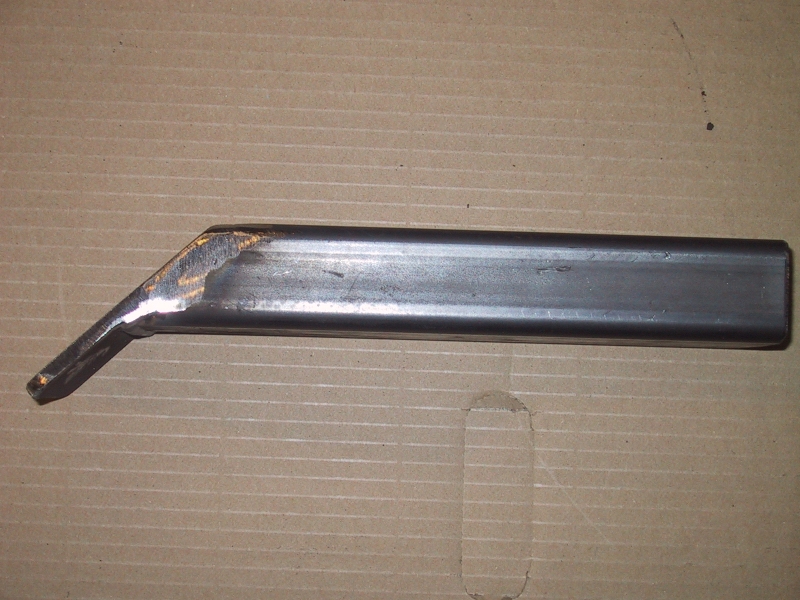

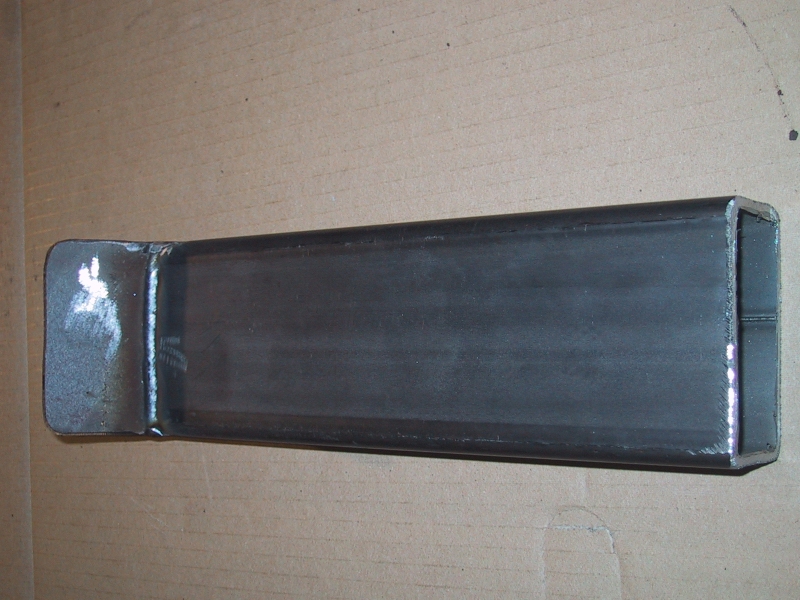

De kopsteun-zijarmen zijn gemaakt uit een stuk vierkante buis van 80x40x2mm 25cm lang met daarop een afdekplaat met verder lopende lippen uit een 6mm dikke staalplaat.
