Funk BV 951 N 619a

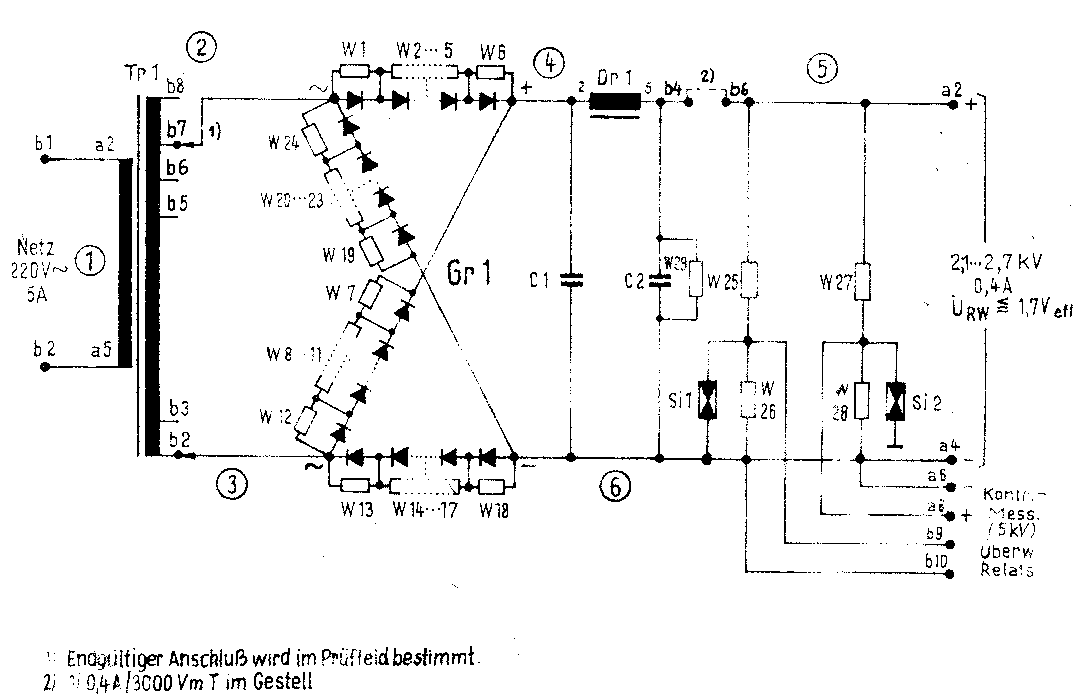

Stromlaufplan:

Legende:

C1 1 : MP-Kondensator 10 µF/2500 V

C2 1 : MP-Kondensator 10 µF/2500 V

Dr1 : Drossel

Gr1 : Silizium-Geleichrichter

Si1, Si2 : Spannungsableiter (350V/20A)

W1...W24 : Schichtwiderstand 250 K Ohm

W25 : Drahtwiderstand 100 K Ohm

W26 : Drahtwiderstand 5 K Ohm

W27 : Schichtwiderstand 2 M Ohm

W28 : Mebwiderstand 869 Ohm

W29 : Drahtwiderstand 60 K Ohm

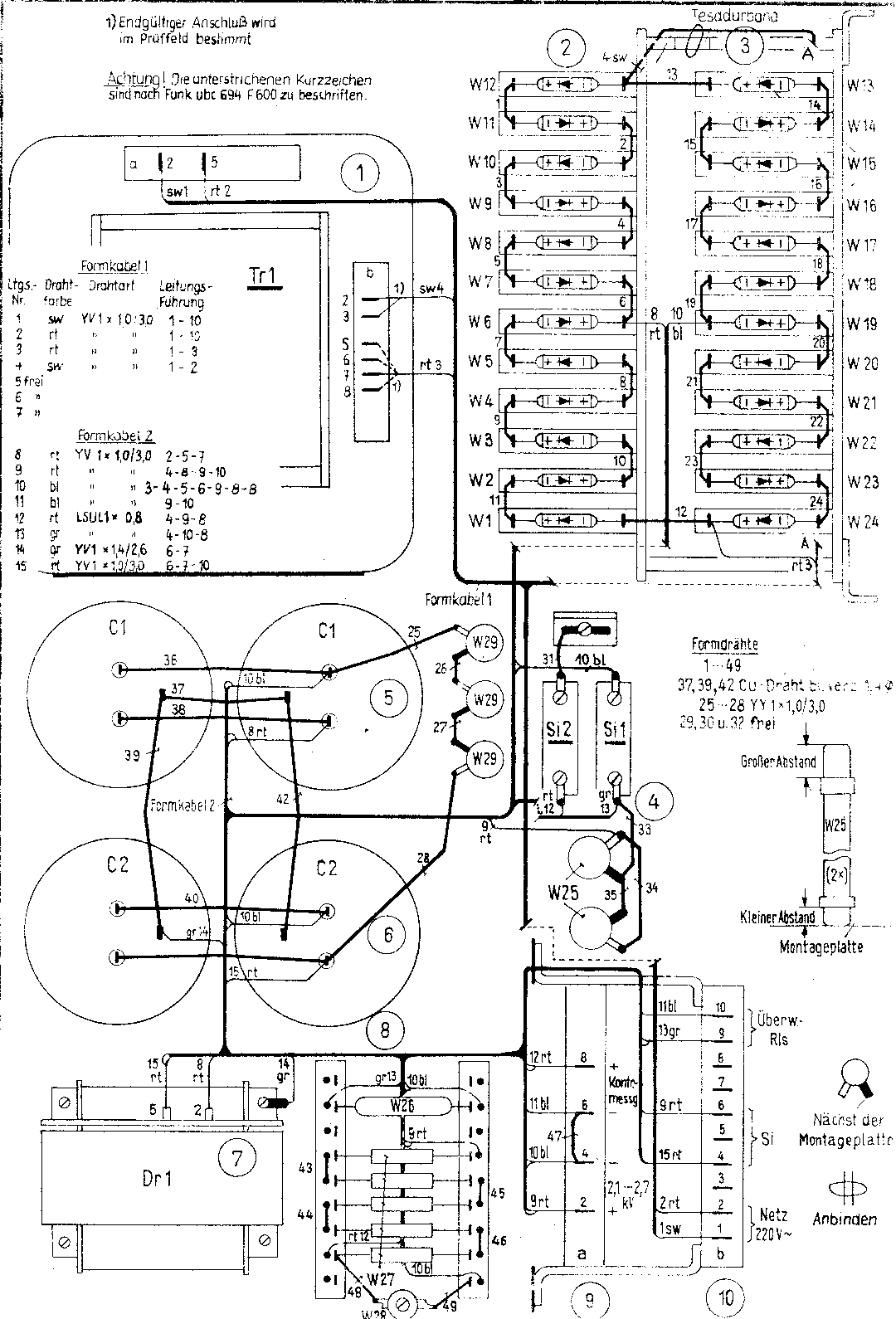

Montage - Schaltbild :

Siemens Funk BV 951N619a information, Heater of  TBL2/500
