Funk BV 251 N 607a

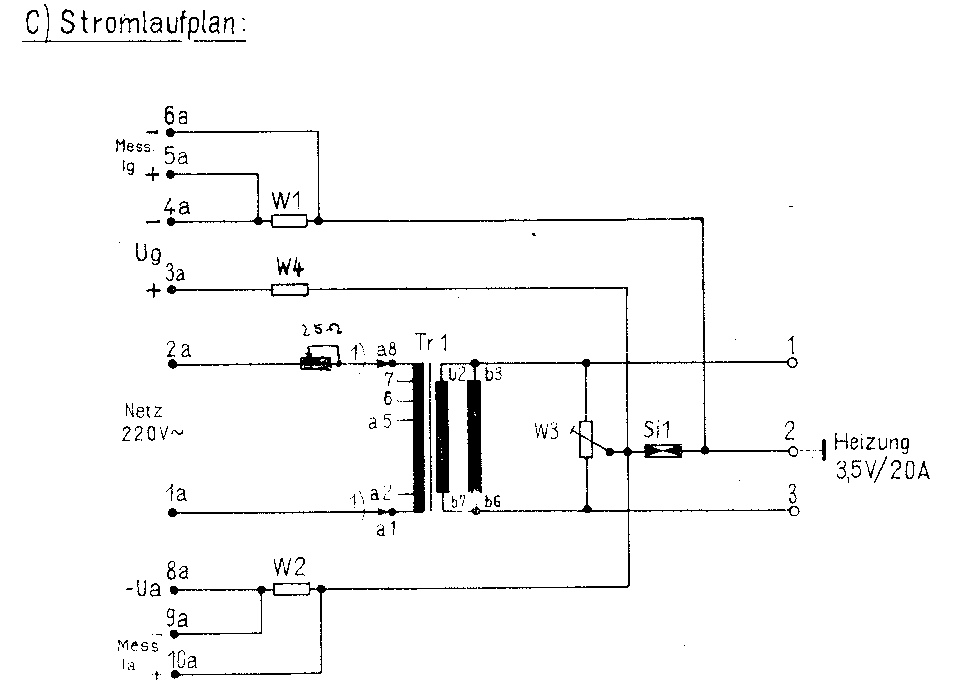

Stromlaufplan:

Legende:

Si 1 : Spannungsableiter  (350V, 20A)

Tr 1 : Transformator

W1 : Schicht widerstand   4 Ohm DIN 41402

W2 : Nebenwiderstand     For Amperemeter 600 mA/60mV

W3 : Drahtwiderstand       2 Ohm, 40W

W4 : Schichtwiderstand     250 Ohm

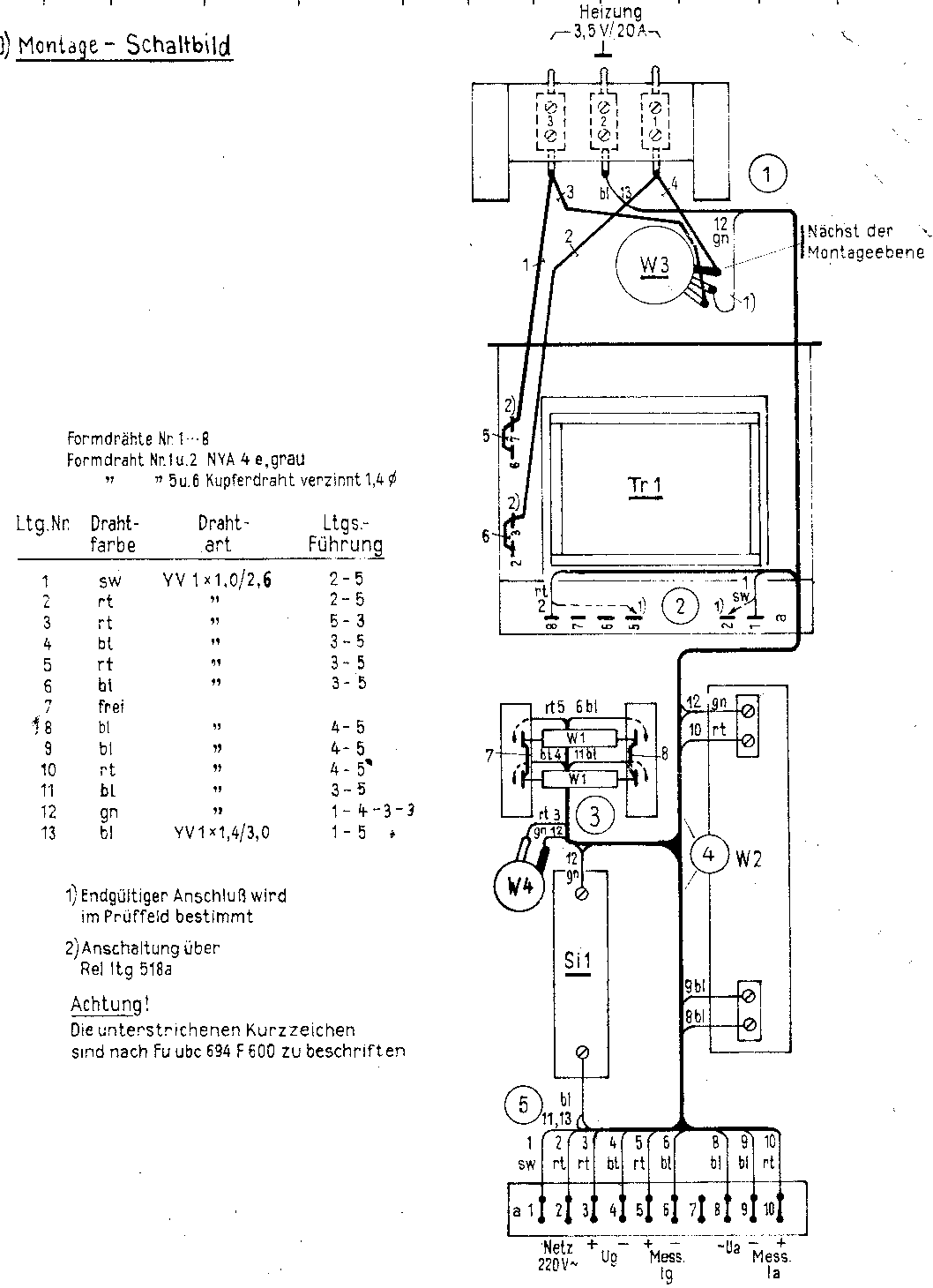

Montage - Schaltbild :

Siemens Funk BV 251N607a information, Heater of  TBL2/500
